QZJ250C 高壓直流接觸器

該產品具有一路常開觸點,適用于礦山機車、新能源車、電源設備、環保設備等。

產品介紹

功能特點:

適用于新能源礦用車、軌道車配套設備及光伏、風能發電系統、汽車空調、通訊電源、不間斷電源、電鍍電源等系統電控電路的開關控制,具有體積小、負載容量大、無火花,使用壽命長,維護簡單等特點,深受用戶歡迎。1.直流高電壓的切斷能力:產品內部采用磁吹格柵滅弧裝置,在空氣中滅弧能力高;2.控制負載能力強;3.安全:絕緣體外殼隔離結構,可在易燃或有害環境下工作,線圈和觸點不會氧化和污染;4、比同類產品體積小,質量輕,功耗小。該產品按照部標JB2286-78、JB3974-85、YD/585-92、YD/T512-92要求;經廠內和有關試驗單位試驗,滿足部標規范要求,用戶多年使用,最大限度地滿足用戶需要,質量可靠。

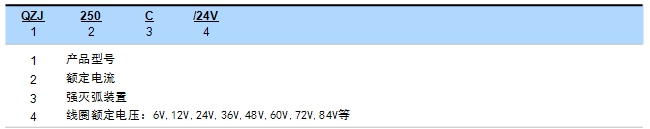

三佑型號含義:



用途:

該產品具有一路常開觸點,適用于礦山機車、新能源車、電源設備、環保設備等。



技術參數:   (版本 1.03)

 三佑產品型號

 QZJ250C

 觸點形式 一常開(或一常閉)
 線圈額定電壓(DC V) 6V,12V,24V,36V,48V,60V,72V,84V等
 觸點額定電壓(DC V) 5-750V
 觸點電路額定負載電流(DC-1) 250A
 100A負載下主觸點接觸壓降 ≯80mV
 (20±5)℃下,冷卻吸合動作電壓(V) ≯70%
 (20±5)℃下,冷卻釋放動作電壓(V) ≯35%,≮5%
 40℃線圈工作電壓范圍 0.8-1.2Us
 通電動作時間 50毫秒
 斷電釋放時間 20毫秒
 觸點接通最大彈跳時間 10毫秒
 觸點斷開最大彈跳時間 7毫秒
 絕緣電阻 100MΩ
 抗電強度 50Hz/60Hz 2200VAC 1minute
 主觸頭最大通斷能力(通電5ms) 1000A/5ms at 48V DC
 線圈功耗(W) 啟動70-90,保持7-11
 線圈溫升(K) ≤60
 引出端溫升(K) ≤65
 電壽命 6000次
 機械壽命 10萬次
 工作規范 連續
 觸點材料 銀合金
 最大涌入時間 130ms
 最大切換電流 2000A 320VDC(1次以上)
 最大切換功率 640kW
 負載接線端子類型 15*4紫銅排,M8螺絲鎖緊
 線圈接線端子類型 M4螺絲
注:由于考慮到用戶的使用環境不同,要求的性能重點不同,為更好提升產品的綜合性能,三佑可能會對直流接觸器的線圈參數、起跳電壓、溫升等做相應調整。以上參數僅做參考,詳細請參考三佑直流接觸器選用指南及使用可靠性手冊。



負載特性曲線圖:

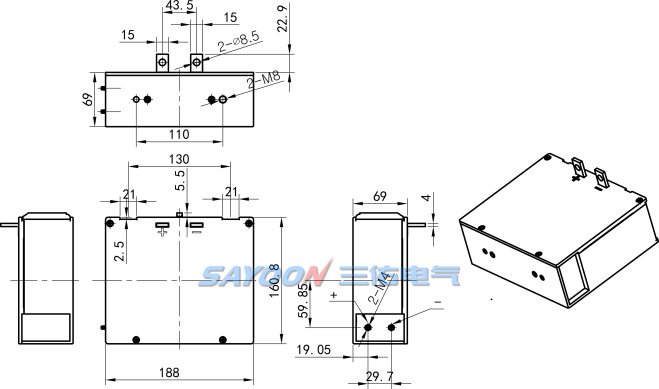

安裝尺寸圖:



接線圖:

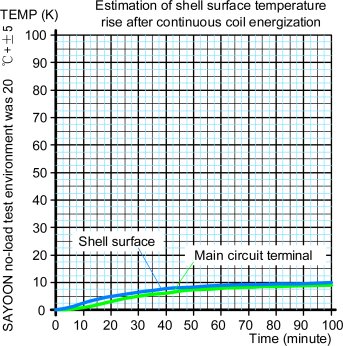

溫升曲線圖:





機械能力及使用環境:

 觸點引出端的壓緊螺絲M8擰緊力矩(N.m) ≯9.0為宜
 線圈引線方式 M4螺絲
 環境溫度 -40~+85℃
 相對濕度 +20℃ 98%
 固定處的震動頻率 3G、1~50Hz 振幅0.5mm
 沖擊 (60~100)次/分、加速度≤4g
 海拔高度 2000米
 安裝方向 任意
 防護等級 IP40







產品圖片:









資料下載:

 序號 下載
 1 QZJ250C產品資料
 2 直流接觸器產品需求應用條件表 for PDF直流接觸器產品需求應用條件表 for XLS
 3 PDF文件閱讀器1 for WinXPPDF文件閱讀器2 for Win7Adobe Reader閱讀器
